823A
VH-M823A 国际化八轴四面刨
主要应用于：两侧面需要大切削加工的木制品、欧美式门窗线条加工。
产品特点：1、全系列产品标配变频送料系统，送料6-36米/分钟；2、标配短料装置；3、高精密主轴，转速6200r/min(可选配更高转速）；4、独立电机启动，根据客户实际加工需求，单独开闭主轴（可选配不同配置电机功率）；5、耐重切削齿轮箱；6、配备3个位置急停装置，安装开门外罩断电和进料口限高限位开关。
VH-M823A 国际化八轴四面刨
主要应用于：两侧面需要大切削加工的木制品、欧美式门窗线条加工。
产品特点：1、全系列产品标配变频送料系统，送料6-36米/分钟；2、标配短料装置；3、高精密主轴，转速6200r/min(可选配更高转速）；4、独立电机启动，根据客户实际加工需求，单独开闭主轴（可选配不同配置电机功率）；5、耐重切削齿轮箱；6、配备3个位置急停装置，安装开门外罩断电和进料口限高限位开关。
加工产品示意图
 |
 |
 |
 |
功能介绍
 |
 |
 |
|
四立轴结构 左右各配备两个立轴，根据产品左右需要大切削时分粗加工、精加工，灵活加工产品。 |
精密主轴 每个刀轴都在空调房内装配与测试。两端由进口SKF轴承支撑，绝对平稳运转的刀轴，保证了成品表面光洁度。 |
快速可掀式短料装置 此机构有效提升短料送料之顺畅，辅助送料轮具有传动功能，使送料更轻快，送料轮可掀起，方便刀具之更换或校调。 |
 |
 |
 |
|
前置按钮 在机床正前方后部增加进退料开关及急停按钮，方便调试操作及调整。 |
送料变频器 变频数字显示，送料速度6-36米/分钟，操作便捷，减少，节能，减少机械式变速磨损。 |
耐重切削齿轮箱 送料轮经万向节及齿轮箱传动，确保动力无损耗。送料极顺畅，传动力量强劲，送料精度高。 |
 |
 |
 |
|
万向节传动 无链条万向传动进料，精确结实，使用寿命长，几乎无需保养。 |
双层面板 左右立轴为双层面板，有效保证了加工垂直度。 |
后出料活动面板 后下轴面板可自由活动，各种刀具更换十分容易。 |
产品参数
|
型号 |
|
VH-M823A |
|
机床参数 |
加工宽度 (mm) |
25-230 |
|
加工厚度 (mm) |
8-160 |
|
|
前工作台长度 (mm) |
1970 |
|
|
送料速度(m/min) |
6-36 |
|
|
主轴直径 (mm) |
Φ 40 |
|
|
主轴转速(r/min) |
6200 |
|
|
气源压力(Mpa) |
0.6 |
|
|
电机功率 |
第一下轴 |
7.5kw/10HP |
|
第一右立轴 |
7.5kw/10HP |
|
|
第一左立轴 |
7.5kw/10HP |
|
|
第二右立轴 |
7.5kw/10HP |
|
|
第二左立轴 |
7.5kw/10HP |
|
|
第一上轴 |
11kw/15HP |
|
|
第二上轴 |
7.5kw/10HP |
|
|
第二下轴 |
7.5kw/10HP |
|
|
上轴升降 |
0.55kw/0.75HP |
|
|
横梁升降 |
1.1kw/1.5HP |
|
|
送料 |
7.5kw/10HP |
|
|
总功率 |
72.65kw/98HP |
|
|
刀具直径 |
第一下轴 (mm) |
Φ 125 |
|
第一右立轴 (mm) |
Φ 125-Φ 180 |
|
|
第一左立轴 (mm) |
Φ 125-Φ 180 |
|
|
第二右立轴 (mm) |
Φ 125-Φ 180 |
|
|
第二左立轴 (mm) |
Φ 125-Φ 180 |
|
|
第一上轴 (mm) |
Φ 125-Φ 180 |
|
|
第二上轴 (mm) |
Φ 125-Φ 180 |
|
|
第二下轴 (mm) |
Φ 125-Φ 200 |
|
|
备注 |
送料管直径 (mm) |
Φ140 |
|
吸尘管直径 (mm) |
Φ140 |
|
|
外形尺寸 (mm) |
L5100*W1600*H1940 |
|
|
重量 (kg) |
6300 |
产品视频
产品局部
 |
 |
 |

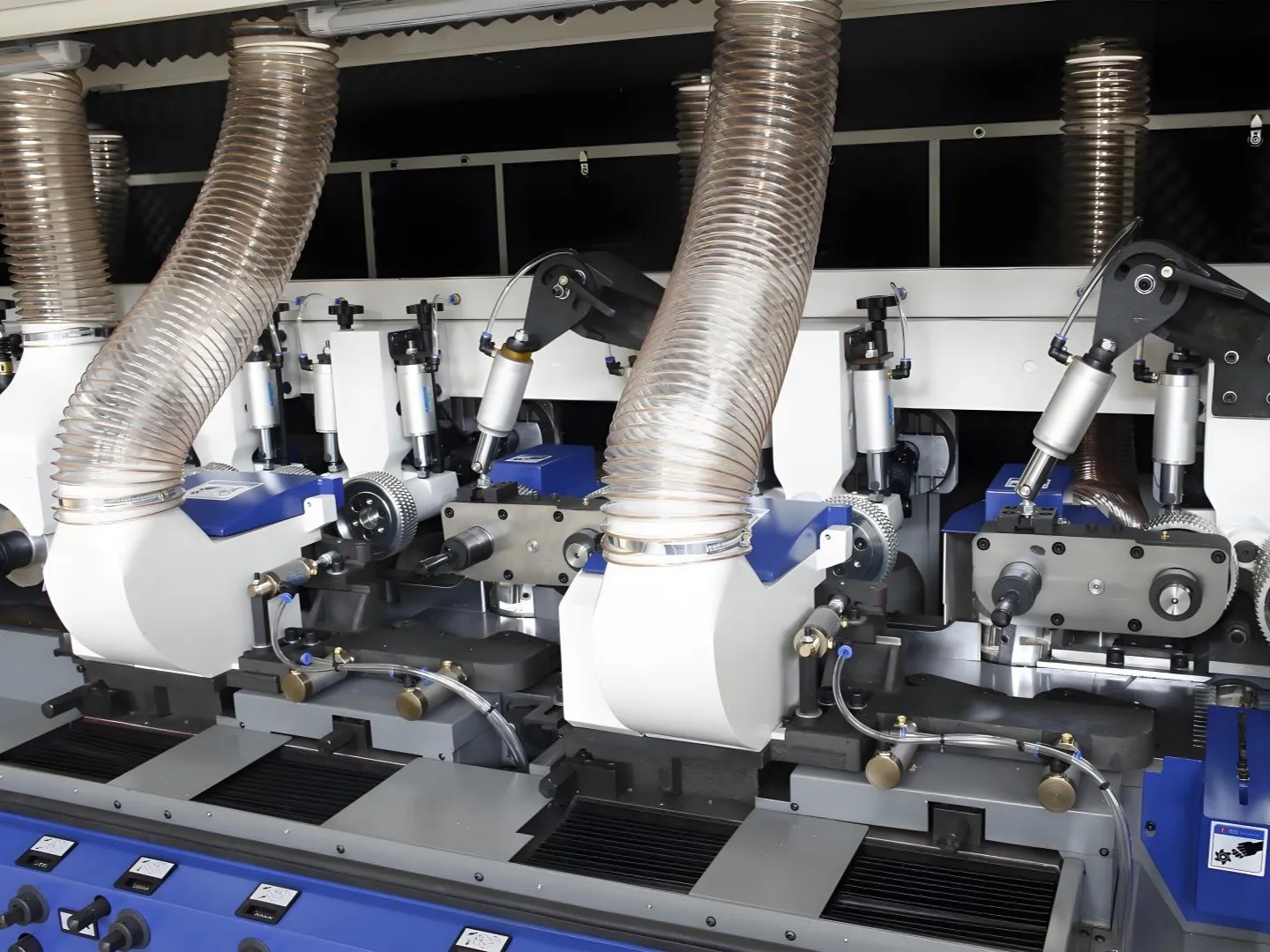

| 内部结构精密有序 | 简洁操作面板 | 四立轴结构 |
 |
 |
 |
| 耐重切型减速箱 | 前后压板结构升级 | 加厚面板、靠尺 |
精益工艺
|
|
|
|
|
|
床身高刚性一体结构 具有减震性能的铸铁铸造而成，确保刀轴和送料系统平稳运转。 |
精良的加工设备 一丝不苟的精心制作，确保每个零件近乎完美！
|
日本四轴联动加工中心 所有轴架、减速箱等配件，公司配备自有加工中心加工，确保配件精密配合。 |
主轴动平衡检测 每根主轴进行动平衡检测，配备进口SKF轴承，确保刀轴高精密平稳运行。 |
资质认证
 |
 |
 |
 |
 |
 |
两侧面需要大切削加工的木制品、欧美式门窗线条加工
